1단계. 고고학적 풍광의 가변 파빌리온

1993.10.11

가변형
주변
환경
경관
기둥

모델링 근거 기록물
이 단계의 3D 모델에 직접 반영된 기록물

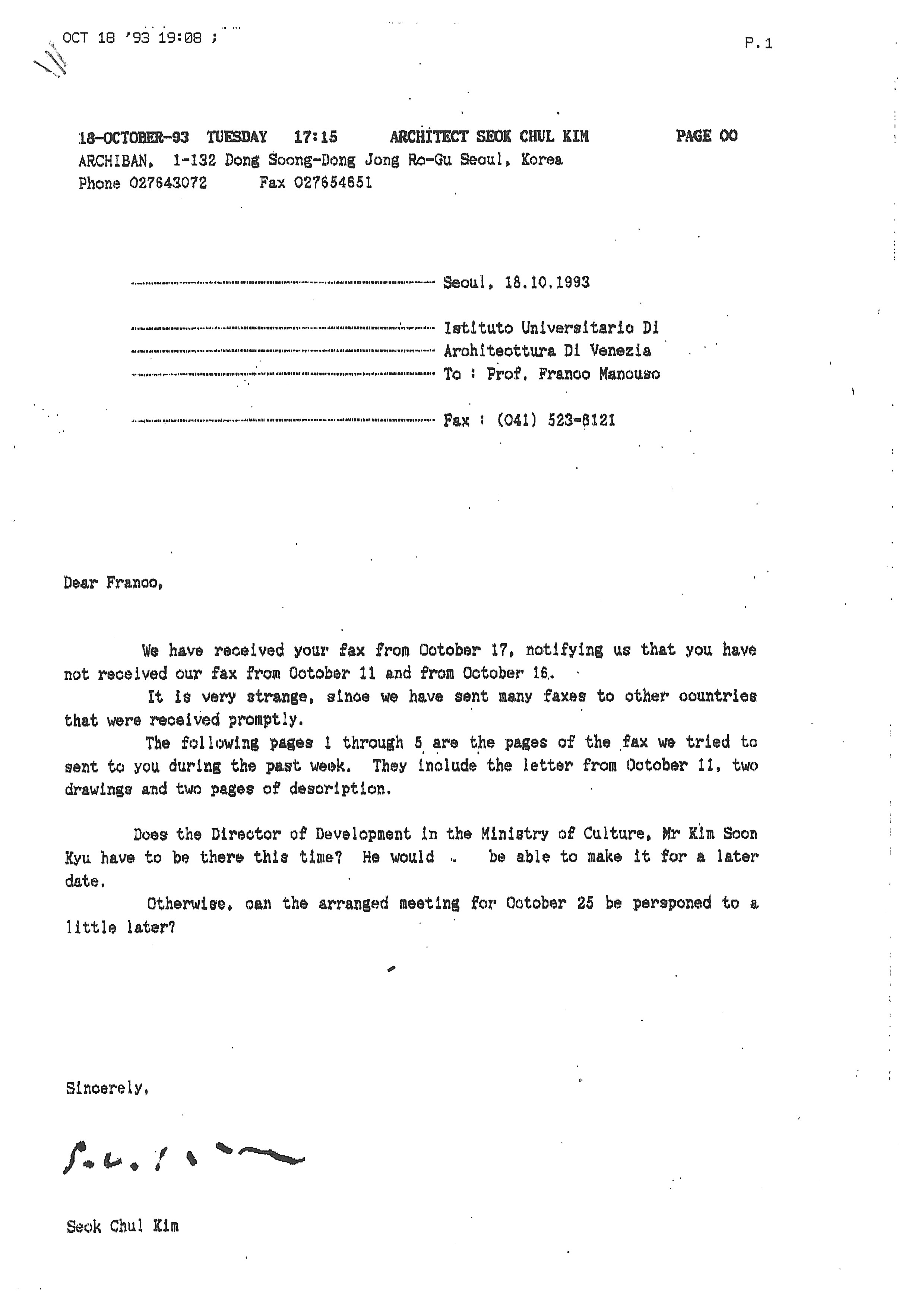

김석철이 F.만쿠조에게 보낸 팩스 MC-VB-01008

서신, 일반문서, 도면
1993-10-18
김석철

설계 해설
기록물을 통해 확인되는 설계안의 내용과 전개

한국관 건축 관련한 초기의 협의내용을 기반으로 작성되었으며 도면형식으로 정리된 최초의 계획안이다. 주변에 대한 영향을 최소화 하기위하여 화장실로 사용되던 기존 벽돌건물을 포함하는 '고정 부분'과 기둥만 세우고 상황에 따라 공간을 구성하는 '가변 부분'으로 구성된다. 장방형 평면의 가변 부분은 평상시 기둥들만 존재하므로 주변의 역사적, 자연적 환경을 가리지 않으며 고고학 유적지의 기둥을 연상하게 하는 풍광을 연출한다. 특히 인근 바다(석호(潟湖): 베니스를 둘러싼, 모래톱 등으로 바다와 일부 나뉜 얕은 물)에서 자르디니 쪽을 조망할때 한국관의 기둥들 사이로 기존 벽돌건물과 주변경관을 보게 된다. 전시 기간에는 12개의 기둥에 바닥, 벽체, 지붕 등을 신속히 설치하여 '일시적 전시홀' 로 사용한다. 예술작품들은 전시홀의 내부와 외부 모두에서 감상할 수 있다.

모델 해석
3D 모델로 구현하는 과정에서 연구팀이 적용한 해석과 판단

1993년 10월 18일 작성된 「김석철이 F.만쿠조에게 보낸 팩스」(MC-VB-01008)의 평면도, 입면도, 설계설명서를 근거로 1단계 설계안의 모델링을 진행하였다. 말뚝, 말뚝머리, 기둥, 주두, 조명 등 5대 요소로 구성된 기둥과 이를 연결하는 아치 구조 프레임은 도면 표현을 충실히 따랐다. 반면, 전시 기간 한정 설치로 기술되었으나 도면상 미표기된 지붕의 범위는 도면상 표현된 수목과의 간섭등을 고려하여 형태를 구축하였다. 또한, 도면상 간략히 표현된 기둥 상부 조명등은 설계설명서에 명시된 '고고학적 이미지'에 착안하여 산 마르코 광장 등 베니스에서 많이 보이는 가로등 디자인 참고해 구현하였다.
