Tracing the Korean Pavilion

스케치업 파일을 로딩 중입니다

3단계. 기존 벽돌건물과 좌향을 맞춘 파빌리온

1993.11.12

지형
수목
기존 벽돌 건물
배치축
모듈
원통형 매스

모델링 근거 기록물
이 단계의 3D 모델에 직접 반영된 기록물

설계 해설
기록물을 통해 확인되는 설계안의 내용과 전개

언덕의 고저차와 보호수목: 법적으로 보존해야 해서 함부로 베거나 옮길 수 없는 나무들의 위치를 파악하면서 기존 계획안의 조정이 이루어졌다. 신축 부분의 좌향축: 건물이 앉은 방향과 바라보는 방향은 기존 벽돌건물의 좌향에 맞추었고 벽돌건물 폭의 1/2을 모듈로 하는 그리드 체계를 도입하여 내부 공간과 건물 매스를 정하는 기준으로 삼았다. 주출입구 역시 대지 상황과 그리드에 맞추어 독일관과 일본관 사이의 주 진입로 쪽으로 계획하였다. 동측의 주출입구에서 서측의 석호(潟湖): 베니스를 둘러싼, 모래톱 등으로 바다와 일부 나뉜 얕은 물쪽으로 이어지는 동-서 방향의 조망을 한국관 내외부에서의 양방향 통경축(通景軸): 한쪽에서 반대쪽 경치까지 시선이 막힘없이 관통하는 방향으로 삼기 위해 유리벽을 사용하였다. 전 단계에서 등장한 석호의 조망을 위한 파도 모양의 창은 건물의 좌향이 조정되면서 서측 입면 전체를 차지하게 되었다. 한국관을 이루는 낮고 직교하는 벽체들과 대비되는 '떠 있는 원통(Floating Cylinder)'이 최초로 등장했다. 이 매스는 특별한 기능 없이, 기존 벽돌 건물의 육중한 성격을 상쇄시키는 '대척점(Counterpoint)'으로 제안되었다. 프리핸드 스케치로 제안된 이 설계안은 수일 후 보다 세밀하게 그려진 투상도로 구체화된다.

모델 해석
3D 모델로 구현하는 과정에서 연구팀이 적용한 해석과 판단

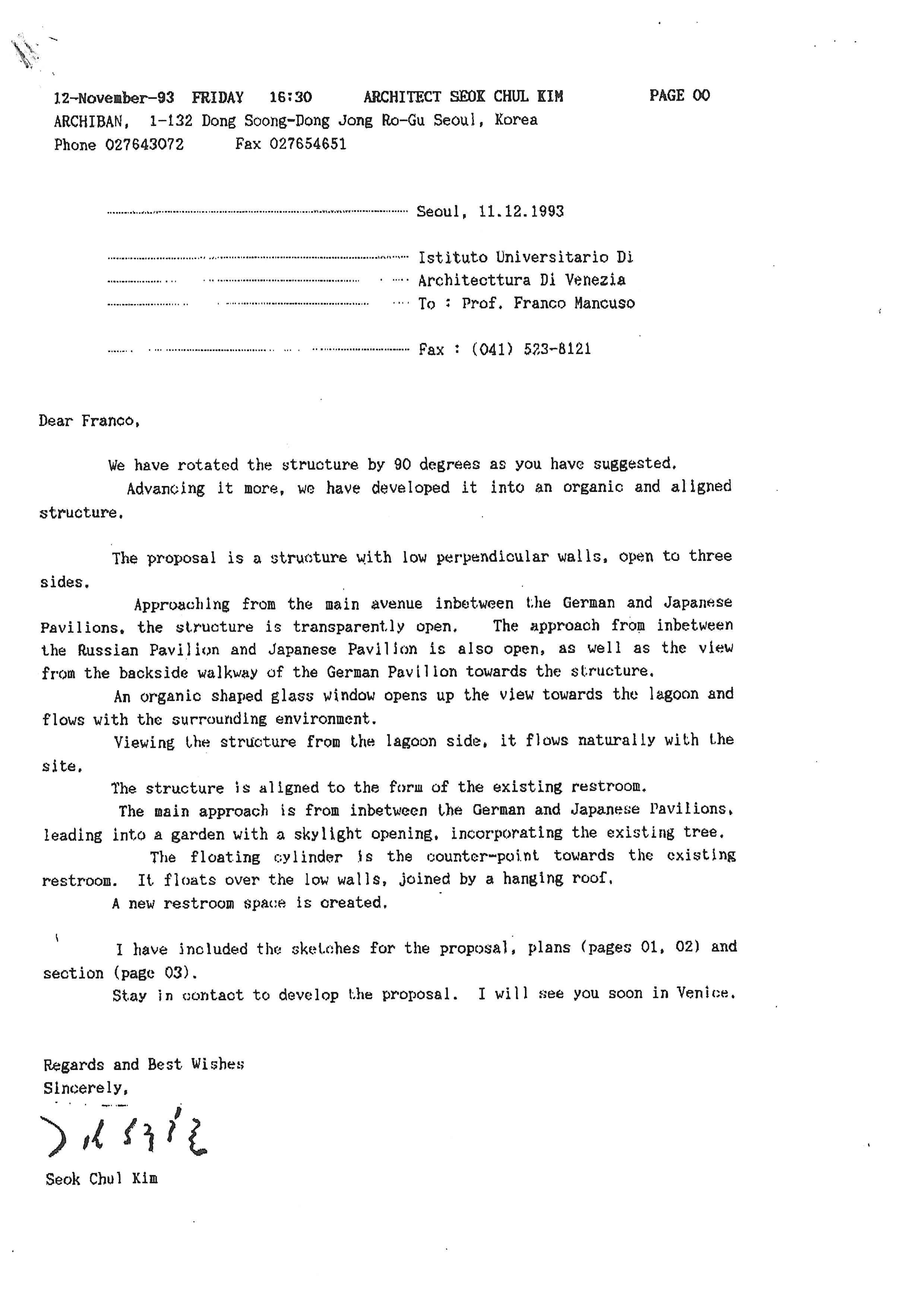

「김석철이 F.만쿠조에게 보낸 팩스」(1993.11.12)(MC-VB-01015)에 수록된 평면도는 컨셉스케치처럼 단선으로 그려져있다. 3단계 설계안의 모델링은 여기에서 축과 그리드체계에 대한 개념정도만 확인한 뒤, 그 이후에 업데이트된 투상도(MC-VB-01016)를 기준으로 작업하였다. 단면상에 맞지 않는 기존대지와 건축물과의 높이차는 모형을 대지에 앉히며 조정되었다. 투상도 상에서도 파악되지 않는 입구에서 내부로 들어가는 경계는 중정의 나무가 심어진 구간까지를 외부로 보고 그 중정을 둘러싸고 출입구 등의 경계를 지정하였다.

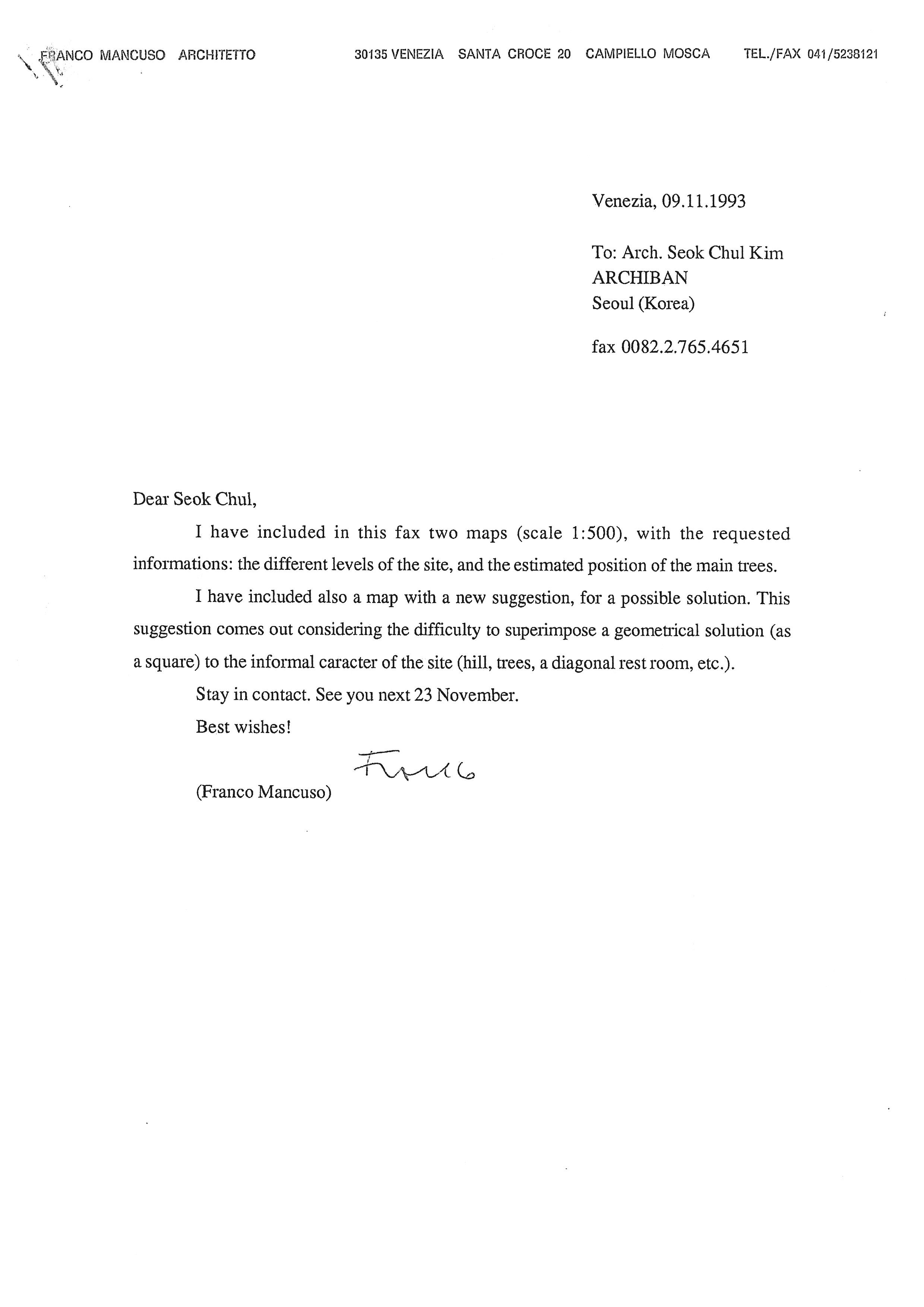

참고 기록물
이 시기의 정황과 맥락을 보여주는 기록물
