2단계. 정방형 홀과 회랑의 선큰형 파빌리온

1993.11.08

가변형
썬큰
석호
조망

모델링 근거 기록물
이 단계의 3D 모델에 직접 반영된 기록물

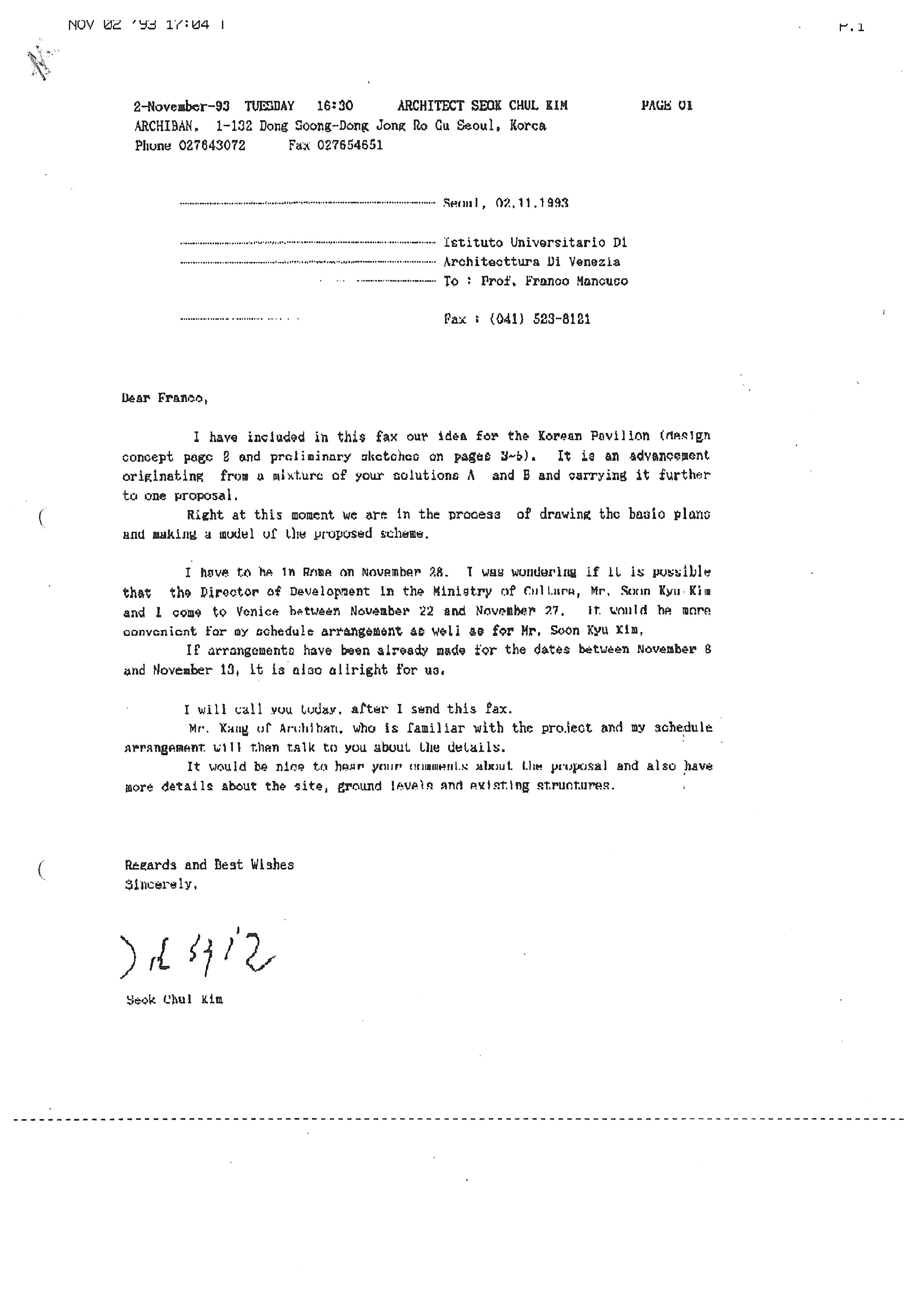

김석철이 F.만쿠조에게 보낸 팩스 MC-VB-01012

서신, 일반문서, 도면
1993-11-02
김석철

설계 해설
기록물을 통해 확인되는 설계안의 내용과 전개

전 단계에서 장방형 평면구성으로 제시된 신축 전시공간은 4개의 기둥과 벽이 한정하는 반지하의 중심 공간과 주변의 회랑(回廊): 건물을 둘러싸듯 이어지는 복도 형태의 통로으로 발전하였다. 언덕경사를 이용, 전시공간을 진입부로부터 약 한 층 높이로 낮추어 주변환경을 가리지 않도록 하였으며 지붕은 전시기간에만 설치되는 가변형 구조로 계획하였다. 기존 벽돌건물과 신축 전시공간의 축이 어긋나는 점을 의식해 곡면벽의 전이공간: 성격이 다른 두 공간을 자연스럽게 이어주는 중간 공간을 넣어 조화를 꾀하였으며 벽돌건물을 전시관련 용도로 전환하여 새로운 한국관의 중요한 요소로 통합하고자 하였다. 부지내 기존 보행로를 고려해 전시공간의 출입문을 북동측과 북서측에 하나씩 계획한 것도 확인된다. 석호(潟湖): 베니스를 둘러싼, 모래톱 등으로 바다와 일부 나뉜 얕은 물쪽의 조망을 보장하는 것은 처음부터 제시된 설계조건이었는데, 정방형 전시공간의 서측 끝부분에 파도 모양의 전면창을 설치하여 한국관 내부에서 석호를 조망할 수 있도록 하였다. 이 계획안은 부지의 정확한 지형 및 나무의 위치가 고려되지 않았다는 점에서 여전히 개념적인 수준을 벗어나지 못한다.

모델 해석
3D 모델로 구현하는 과정에서 연구팀이 적용한 해석과 판단

2단계 설계안의 모형은 「김석철이 F.만쿠조에게 보낸 팩스」(1993.11.2)(MC-VB-01012)의 평면도, 단면도 및 투상도를 참조해 제작하였다. 대지에 대한 정보가 정확하지 않은 단계에서 제작된 도면의 오차(두 레벨을 연결하는 계단의 개수, 대지에 건물이 파묻히는 정도와 지상으로 올라오는 벽의 높이 등)는 실제 정보에 기반한 대지모형에 앉히며 조정되었다. 특히 단면상에 보이는 기둥의 폭을 그대로 모델링 할 경우 곡면형의 유리와 간섭이 되어 기둥의 직경을 축소시켰다. 도면상에서 슬라이딩 캔버스로 표기된 중앙의 아치형 천장부는, 평면도 상에서 보이는 선을 캔버스를 지지하는 프레임으로 해석해 구조부와 만나는 프레임은 두껍게, 그 중간에 들어가는 프레임은 얇게 만들었다.
