5단계. 대지 위로 들어 올려진 파빌리온

1994.01.07

지형 유지
지상파빌리온
원통형 매스
석호
조망
파동형 외벽
수목

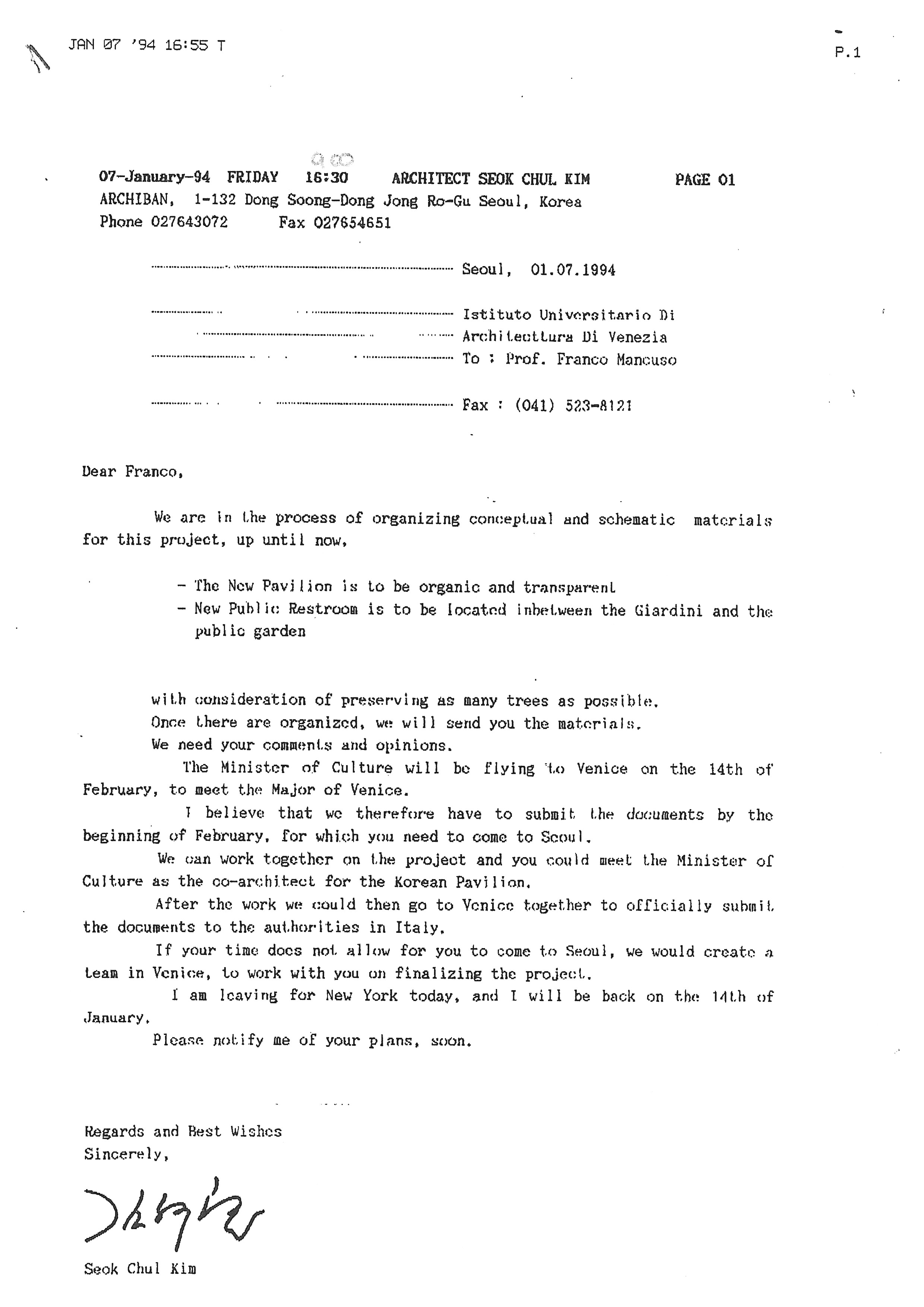

모델링 근거 기록물
이 단계의 3D 모델에 직접 반영된 기록물

설계 해설
기록물을 통해 확인되는 설계안의 내용과 전개

경사지형을 유지해야 한다는 베니스 시의 엄격한 요구에 따라, 이전의 지하 매립 방식에서 벗어나 지상 레벨만으로 전체 공간을 구성한 계획안이다. 본 계획안은 벽돌 건물의 좌향(坐向): 건물이 앉은 방향과 바라보는 방향과 규모에 맞춘 큐브를 증식하는 구성방식을 유지하면서 매스의 재배치를 시도했다. 3단계에서 등장한 '떠 있는 원통'은 동측 끝으로 이동해 하부에 주출입구를 형성했고, 석호(潟湖): 베니스를 둘러싼, 모래톱 등으로 바다와 일부 나뉜 얕은 물의 조망을 위해 서측에 계획했던 곡면 유리창은 방사상 선들로 만들어지는 반외부 공간으로 진화했다. 개념스케치를 통해서, 각 큐브 모듈 중앙에 독립 기둥을 하나씩 배치하여 지붕을 매다는 구조방식을 고민하였음을 유추할 수 있다. 한국관의 상징적 조형요소 중 하나인 북측면의 파동형 외벽이 최초로 등장한다. 이는 전시공간의 규모를 극대화하면서도 보호수목: 법적으로 보존해야 해서 함부로 베거나 옮길 수 없는 나무들과의 간섭을 피하기 위한 외벽 디자인의 결과이다. 이 계획안을 발전시킨 모형이 1994년 2월 이민섭 문화체육부 장관과의 면담자료로 사용되기도했다.

모델 해석
3D 모델로 구현하는 과정에서 연구팀이 적용한 해석과 판단

5단계 설계안은 두 건축가 사이에 오간 평면 스케치를 기반으로 최종적으로 검토되었다고 추측되는 안(MC-VB-01511)을 기준으로 모델링하였다. 평면상에 보이는 파동형 벽의 작은 창 표시들은 보호수목이 밀집한 구간을 조망하기 위한 창으로 보고 그대로 모형에 반영하였다. 석호를 향해 방사형으로 뻗은 유리외피는 이민섭 문체부장관과의 면담사진(MC-VB-01657)에 등장하는 모형을 참조하여 제작하였다. 입면의 구현에 있어서는 설계자들의 주요 목표였던 투명성의 확보를 기본 방향으로 삼았고, 프레임의 간격과 숫자는 평면에 그려진 선을 참조해 넣었다. 각 사각형 모듈의 중앙부의 기둥과 원 및 대각선은 이후의 단계에서도 보이는 지붕을 위에서 잡아당기는 케이블과 그를 지지하는 기둥구조로 해석하였다.

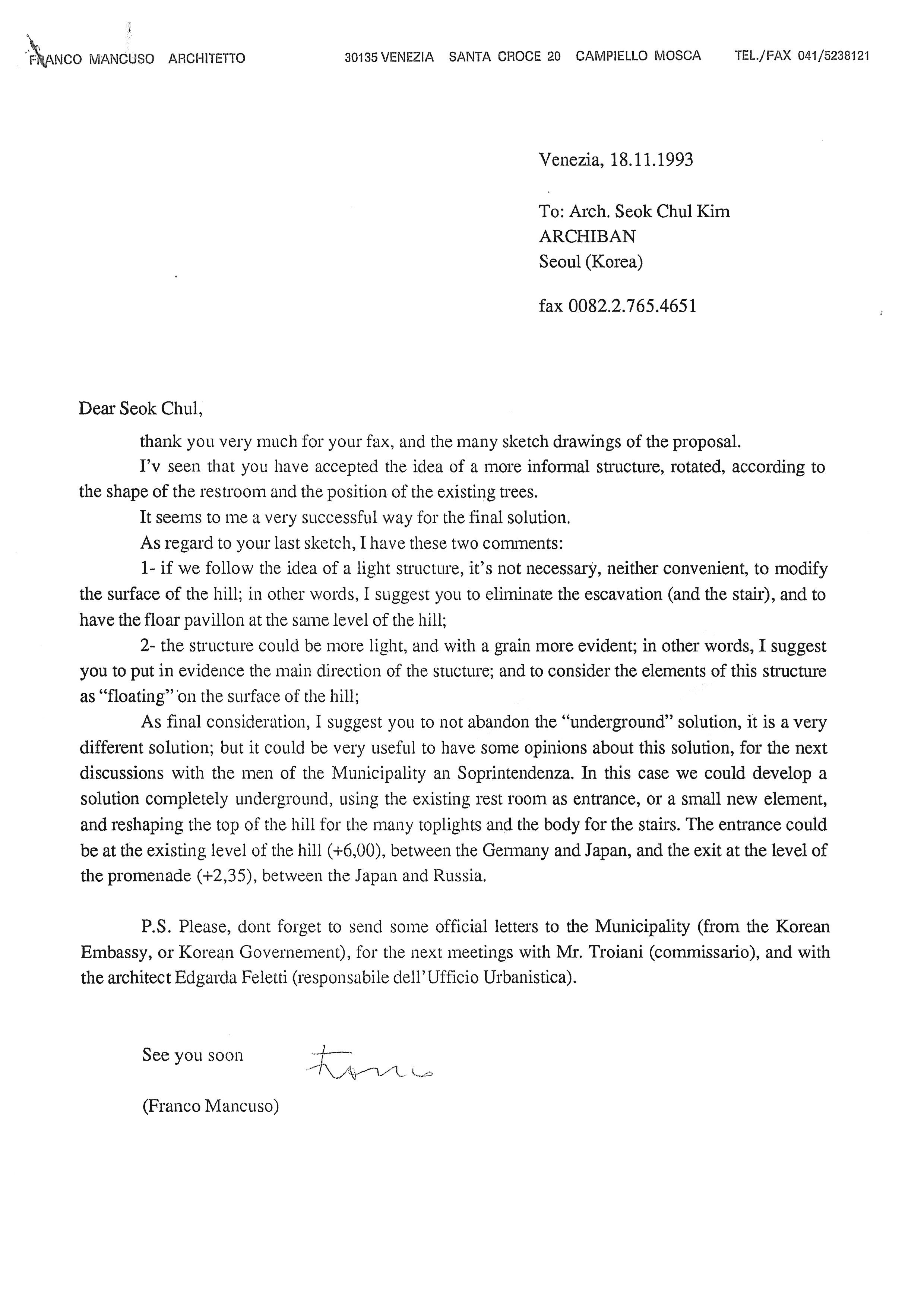

참고 기록물
이 시기의 정황과 맥락을 보여주는 기록물
